KONFIGURASI DASAR PADA OLT C320

1. Apa Itu Konfigurasi Dasar OLT C320?

Konfigurasi dasar pada OLT C320 yaitu konfigurasi dasar yang mengacu pada penerapan settingan hingga OLT dapat terhubung ke internet dan juga dapat mendistribusikan sumber internet ke clientnya, dikarenakan OLT C320 ini adalah GPON, maka kita akan menggunakan vlan untuk koneksi distribusi internetnya.

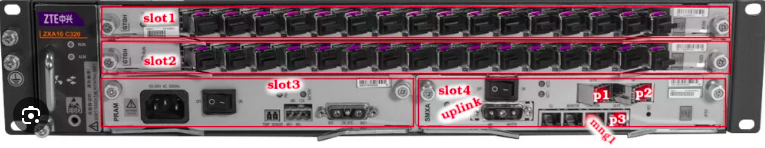

Sebelum kita melakukan penerapan settingannya, kita harus tau bagian" part dari OLT C320, dengan melihat gambar dibawah.

• Slot 1 = GTGH/GTGO Card
• Slot 2 = GTGH/GTGO Card
• Slot 3 = PRAM Card
• Slot 4 = SMXA Card

2. Penerapan Konfigurasi Dasar (pengaktifan module-module)

Pertama kita akan melakukan remote ke OLT C320 via telnet, secara default biasanya akses OLT melewati telnet, bisa melalui CMD untuk windows, Terminal untuk linux maupun Putty, dalam dokumentasi ini kita akan menggunakan Terminal linux.

Ketikkan perintah seperti dibawah, untuk IP Default OLT C320 adalah 136.1.1.100 , sebelum remote OLT pastikan IP Laptop kita sudah 1 network dengan IP OLT, jika belum bisa disesuaikan dahulu.

joko@ubuntu-desk:~$ telnet 136.1.1.100
Trying 136.1.1.100...
Connected to 136.1.1.100.
Escape character is '^]'.
*************************************************************************
Welcome to ZXAN product C320 of ZTE Corporation
*************************************************************************

Last login time is 11.03.2025-00:39:00-UTC, 0 authentication failures happened since that time.
Username:
Password:

Mengaktifkan Slot Card dengan menggunakan perintah dibawah, tapi sesuaikan dengan Card yang ada.

ZXAN#con t
%Info 20272: Enter configuration commands, one per line. End with CTRL/Z.
ZXAN(config)#
add-rack rackno 1 racktype C320Rack
add-shelf shelfno 1 shelftype C320_SHELF
add-card slotno 3 PRAM
add-card slotno 1 GTGH
add-card slotno 4 SMXA
set-pnp enable

Cek status Card dengan cara menjalankan perintah dibawah, pastikan statusnya INSERVICE.

ZXAN(config)#show card
Rack Shelf Slot CfgType RealType Port  HardVer SoftVer         Status
-------------------------------------------------------------------------------
1    1     1    GTGH    GTGHG    16    V1.0.0  V2.1.0          INSERVICE
1    1     3    PRAM    PRAM     3     V1.0.0  V1.01           INSERVICE
1    1     4    SMXA    SMXA     3     V1.0.0  V2.1.0          INSERVICE


Secara default setiap PON GTGH/GTGO statusnya disable atau mati mengakibatkan ketika dicek redamannya tidak akan muncul, maka dari itu kita perlu mengaktifkan PON nya satu persatu, sesuai PON yang akan kita gunakan untuk distribusi.

Cara melihat status PON sedang mati atau hidup dengan cara menjalankan perintah dibawah, arti dari perintah dibawah adalah akan memunculkan detil status dari PON 10, jika statusnya shutdown berati PON sedang mati, maka akan kita nyalakan agar bisa memunculkan redaman.

ZXAN#show running-config interface gpon-olt_1/1/10
Building configuration...
interface gpon-olt_1/1/10
  shutdown
  linktrap disable
!
end

Aktifkan PON dengan menjalankan perintah berikut, perintah berikut akan mengaktifkan PON 10.

ZXAN#conf t
%Info 20272: Enter configuration commands, one per line. End with CTRL/Z.
ZXAN(config)#interface gpon-olt_1/1/10
ZXAN(config-if)#no shutdown

Cek kembali status PON 10, seharusnya status sudah menunjukkan no shutdown atau aktif.

ZXAN#show running-config interface gpon-olt_1/1/10
Building configuration...
interface gpon-olt_1/1/10
  no shutdown
  linktrap disable
!
end

3. Set Koneksi OLT C320

Kita akan menambahkan IP Management melalui vlan, dalam dokumentasi ini kita akan menggunakan vlan50 untuk management OLT C320.

ZXAN#conf t
ZXAN(config)#vlan 50
ZXAN(config)#exit
ZXAN(config)#interface vlan50
ZXAN(config-vlan50)#ip address 192.168.10.2 255.255.255.252

Tambahkan juga vlan untuk distribusi internet ke client, dalam dokumentasi ini saya menggunakan vlan distribusi 100,101,102 dan 500.

ZXAN#conf t
ZXAN(config)#vlan 1oo
ZXAN(config)#vlan 101
ZXAN(config)#vlan 102
ZXAN(config)#vlan 500

Agar OLT bisa diakses langsung tanpa menggunakan NAT, set juga untuk default gateway nya.

ZXAN#conf t
%Info 20272: Enter configuration commands, one per line. End with CTRL/Z.
ZXAN(config)#interface vlan50
ZXAN(config-vlan50)#
no ip route 0.0.0.0 0.0.0.0
ip route 0.0.0.0 0.0.0.0  192.168.10.1

Jika OLT C320 nya akan ditambahkan di NetNument, set juga untuk SNMP nya untuk Read only dan Read Write.

ZXAN#conf t
%Info 20272: Enter configuration commands, one per line. End with CTRL/Z.
ZXAN(config)#snmp-server community globaltechro view AllView ro
ZXAN(config)#snmp-server community globaltechrw view AllView rw

Kita perlu menambahkan user baru agar lebih aman, hindari password default, kalo bisa malah dihapus saja untuk user default, demi keamanan OLT.

ZXAN(config)#service password-encryption
ZXAN(config)#username tes password tes privilege 10
ZXAN(config)#show username
Username    Password      	                              Privilege         Max-sessions
zte	              dnXspUMqxfJOgln2Hm7Olw==   supervisor	       16
tes	             kAFQmDzST7BNRj99KOF/cg==      administrator      16

Aktifkan Uplink Port,
keterangan: 1 adalah rack, 4 adalah Slot, 2 adalah port.

ZXAN(config)#interface xgei_1/4/2
no shutdown

Tambahkan vlan management maupun distribusi ke port uplink. dalam dokumentasi ini, saya tambahkan 4 vlan distribusi dan 1 vlan management OLT.

ZXAN(config)#interface xgei_1/4/2
switchport mode hybrid
negotiation auto
flowcontrol disable
uplink-isolate disable
switchport vlan 50,100-102,500 tag

4. Setting Broadband Service

Buat onu profile yang berfungsi untuk memberitahu OLT ada berapa interface/port pada ONT tersebut.

ZXAN#conf t
%Info 20272: Enter configuration commands, one per line. End with CTRL/Z.
ZXAN(config)#pon
ZXAN(config-pon)#
onu-type ALL-ONT gpon max-tcont 8 max-gemport 32 max-switch-perslot 32 max-flow-perswitch 8
onu-type-if ALL-ONT eth_0/1-4
onu-type-if ALL-ONT wifi_0/1-4
onu-type-if ALL-ONT pots_0/1-2

Buat vlan profile, berfungsi ketika ingin set omci pada ONT.

ZXAN#conf t
%Info 20272: Enter configuration commands, one per line. End with CTRL/Z.
ZXAN(config)#gpon
ZXAN(config-gpon)#
  onu profile vlan pppoe100 tag-mode tag cvlan 100

Buat traffic profile (T-cont), settingan ini akan membatasi bandwidth ONT dengan Menetapkan Maximum Bandwidth (MBW) sebesar 102400 Kbps (100 Mbps).

ZXAN#conf t
ZXAN(config)#gpon
ZXAN(config-gpon)#profile tcont pppoe type 4 maximum 102400

Buat bandwidth/Traffic Profile (Gemport), nilai dari sir dan pir yaitu Kbps.

ZXAN#conf t
ZXAN(config)#gpon
ZXAN(config-gpon)#profile traffic 10M sir 10000 pir 10000
[Successful]
